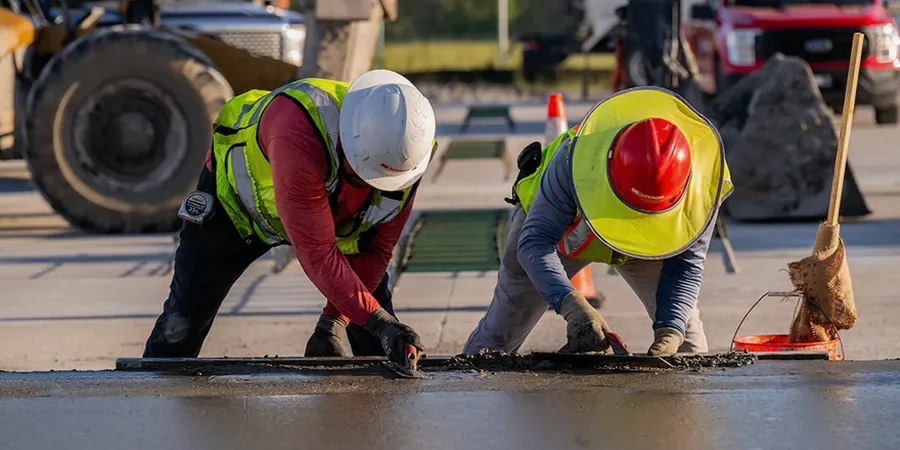

Bemessung starrer Fahrbahnen in Augsburg – Tragfähigkeit für Logistikflächen

Der häufigste Fehler bei neuen Logistikhallen im Augsburger Güterverkehrszentrum ist eine Fahrbahnbemessung, die nur den Regelquerschnitt aus dem Büro kopiert – ohne die realen Bodenziffern der Lechtalebene zu berücksichtigen. Die Folge sind Kantenabplatzungen und Pumping-Effekte schon nach drei Wintern, wenn der frostempfindliche Auelehm unter der hydraulisch gebundenen Tragschicht arbeitet. Weil in Augsburg auf engem Raum Kiesbänke, Auesedimente und tertiäre Mergel wechseln, braucht jede starre Fahrbahn eine belastungsspezifische Plattenstatik, die wir auf Basis eigener Sondierungen und Bohrungen ableiten. Ergänzend kontrollieren wir den Bettungsmodul über In-situ-Durchlässigkeit und CBR-Werte direkt in der Verdichtungsebene, nicht nur im Labor. Nur so halten die Platten auch bei 11 Achsübergängen schwerer Sattelzüge pro Stunde die geforderte Nutzungsdauer von 30 Jahren ein.

Eine starre Fahrbahn in Augsburg ohne lokale Bodenkennwerte zu bemessen, ist wie ein Brückenbau ohne Baugrundgutachten – die Platte hält, aber der Untergrund gibt nach.

Methodik und Umfang

In Augsburg sehen wir bei vielen Bestandsflächen, dass die Plattenecken an den Querscheinfugen zuerst wandern, weil die Dübelverankerung im unteren Drittel nicht auf die lokale Bettung abgestimmt wurde. Eine starre Fahrbahn in diesem Raum muss drei Dinge können: Lastverteilung über Plattenrotation bei ungleichmäßiger Setzung der Aueschichten, Frost-Tausalz-Widerstand bei 85 Frostwechseltagen im langjährigen Mittel, und ausreichende Oberflächenhärte für Spikereifen und Kettenfahrzeuge. Wir dimensionieren deshalb immer zweistufig: zuerst den Oberbau über die Richtlinien RStO 12 und die RDO Beton, dann die Betonrezeptur mit regionalen Gesteinskörnungen, deren Kornform und Brechsandanteil wir im Labor über die Korngrößenanalyse und den Micro-Deval-Versuch prüfen. Das Ergebnis ist eine Betonfahrbahn, die den Biegezugspannungen aus SLW 60 standhält, ohne dass die Bewehrung in der oberen Lage korrosiv reagiert.

Lokale Besonderheiten

Die quartären Talfüllungen des Lechs enthalten organische Linsen und Torfeinlagerungen, vor allem im Bereich Haunstetten und entlang der alten Flutrinnen. Diese Bodenschichten setzen sich ungleichmäßig unter dynamischer Verkehrslast, was bei starrer Fahrbahn zu Hohllagen unter den Platten führt – der gefährlichste Zustand für Betondecken. Sobald ein Hohlraum von mehr als 2 mm unter der Platte entsteht, verdreifachen sich die Biegezugspannungen an der Oberkante und die Ermüdungsrisse beginnen an den Querscheinfugen. Unsere Bemessung schließt deshalb immer eine Setzungsprognose über Konsolidationsversuche und eine Verifikation der Tragschicht mit dem dynamischen Plattendruckversuch ein. In Abschnitten mit geringer Tragfähigkeit arbeiten wir mit Rüttelverdichtung oder einem Bodenaustausch in der Frostschutzschicht, bevor die Betonplatte aufgebracht wird.

Technische Parameter

Parameter	Typischer Wert
Bemessungsachse	SLW 60 (60 t) / 115 kN Raddoppellast
Plattendicke nach RDO Beton	210 – 280 mm für BK100 – BK10
Betonfestigkeitsklasse	C30/37 XF4 XM2 (LP-Beton)
Biegezugfestigkeit	≥ 5.5 N/mm² (28d, 4-Punkt)
Fugenabstand	4.50 – 5.00 m (bewehrt, Dübel Ø25)
Verdichtungsgrad HGT	DPr ≥ 103 % (Oberkante Planum)
Frostempfindlichkeitsklasse	F2/F3 (Auelehm Augsburg)

Zugehörige Fachleistungen

Betontechnologische Beratung nach ZTV Beton-StB

Festlegung der Expositionsklassen XF4 für Tausalzangriff und XM2 für Gabelstaplerverkehr, abgestimmt auf die Winterstreudienste im GVZ Augsburg.

Plattenstatik FEM und AASHTO 1993

Berechnung der Plattendicke mit Finite-Elemente-Modellen für Regelfahrzeuge SLW 60, Gelenkbusse und reach stacker in Containerterminals.

Qualitätssicherung Einbau

Kontrolle LP-Gefüge, Verdichtungsgrad und Fugenausbildung während der Betonage – inklusive Temperaturmonitoring bei Sommerbaustellen im Lechtal.

Geltende Normen

RStO 12 (Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen), ZTV Beton-StB 07 (Zusätzliche Technische Vertragsbedingungen Beton), RDO Beton 09 (Richtlinien für die rechnerische Dimensionierung von Betondecken), DIN EN 13877-1:2013-10 (Fahrbahnbefestigungen aus Beton), TL Beton-StB 07 (Technische Lieferbedingungen)

Häufige Fragen

Wie hoch sind die Kosten für eine Bemessung starrer Fahrbahnen in Augsburg?

Für die statische Bemessung einer starren Fahrbahn in Augsburg, inklusive Baugrunduntersuchung und Betontechnologie, bewegen sich die Kosten im Bereich von €1.680 bis €5.720. Der Preis hängt von der Anzahl der erforderlichen Sondierungen und der Komplexität der Verkehrslasten ab.

Warum ist die Bettungsziffer für die Plattenstatik in Augsburg so kritisch?

Die Bettungsziffer variiert im Augsburger Lechtal stark, da der Untergrund von dichten tertiären Mergeln bis zu locker gelagerten quartären Kiesen wechselt. Eine zu hoch angesetzte Bettungsziffer führt zu unterdimensionierten Platten, die bei dynamischer Last reißen. Wir ermitteln den Wert daher immer vor Ort über Plattendruckversuche und nicht aus Tabellen.

Welche Fugenausbildung empfehlen Sie für Logistikflächen mit Gabelstaplerverkehr?

Für Flächen mit intensivem Gabelstaplerverkehr in Augsburg empfehlen wir Querscheinfugen mit Dübeln Ø25 mm im Abstand von 5,00 m und Längsfugen mit Ankern. Die Fugenkammer muss mit einem dauerelastischen Heißverguss gefüllt sein, der die horizontale Bewegung aus Temperatur und Bremslast aufnehmen kann, ohne zu verspröden.
